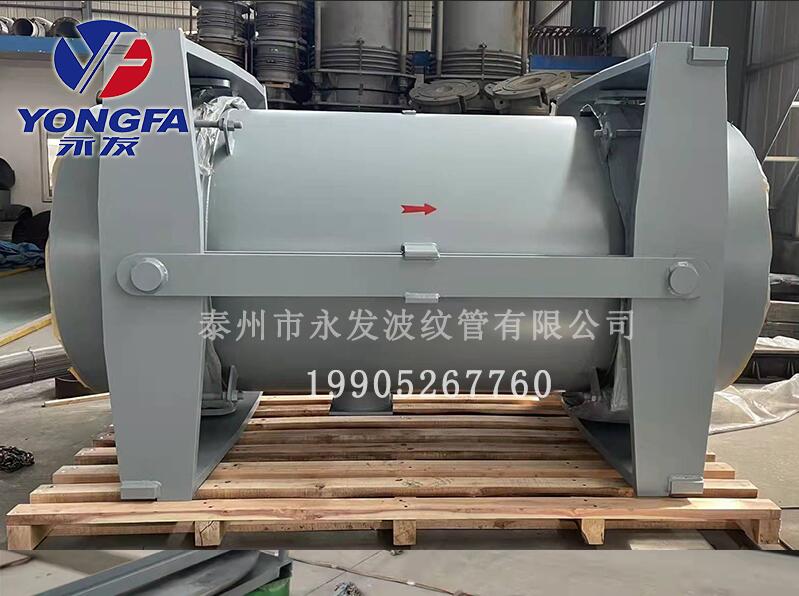

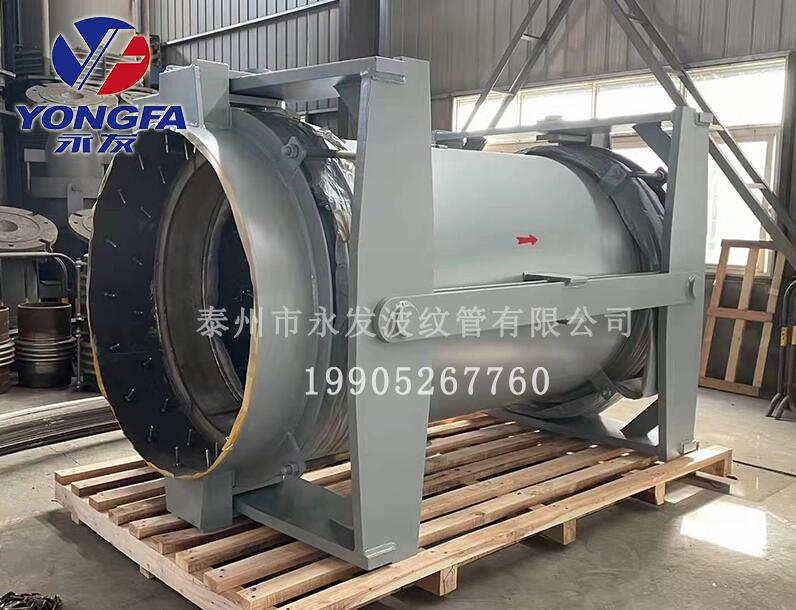

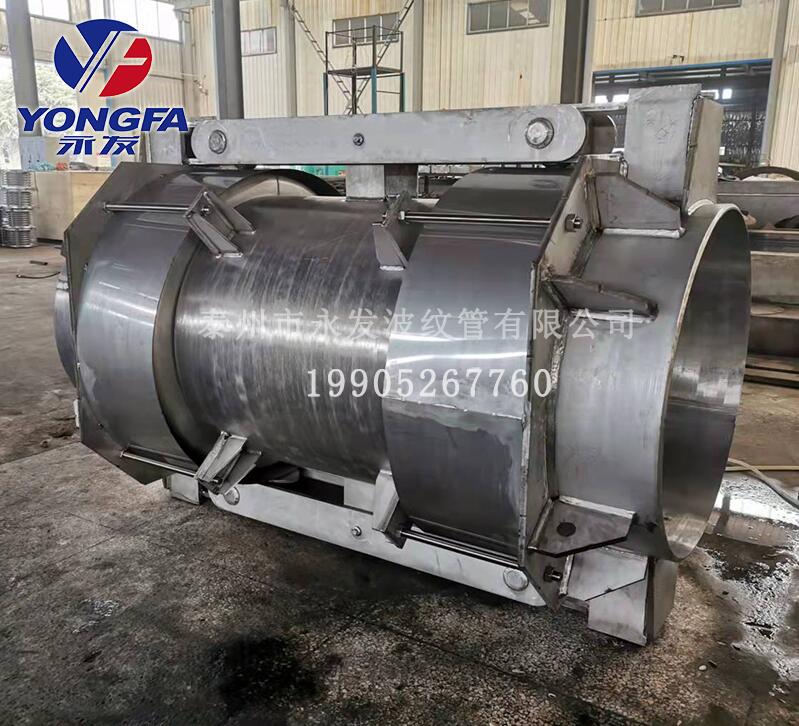

鉸鏈補償器

由一個波紋管及銷軸、鉸鏈板、萬向環和立板等結構組成，能吸收任一平而內角位移并能承受波紋管壓力推力的膨脹節可吸收任意一個平面的角位移，能承受管道內壓推力。性能特點：以兩個或三個補償器配套使用，用以吸收單平面內的橫向變形；萬向鉸鏈（角向）補償器，由兩個或三個配套使用，可吸收三維方向的變形量

應用范圍：適用于角位移的補償

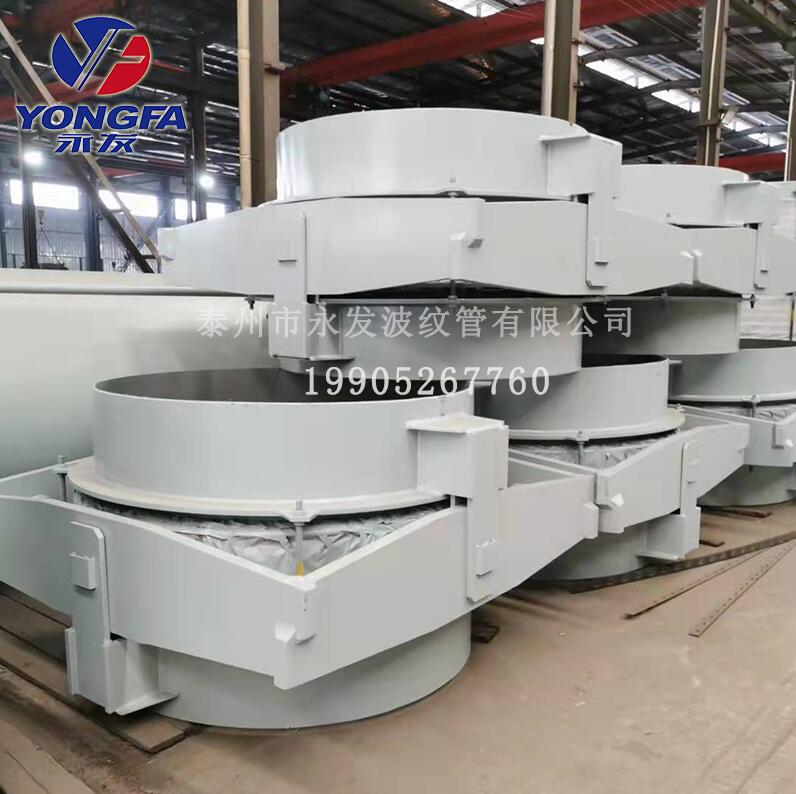

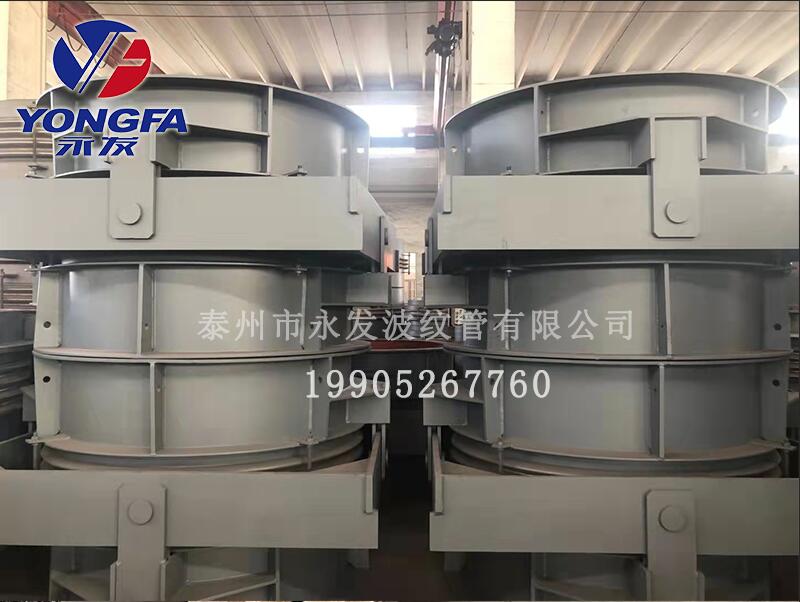

萬向鉸鏈補償器由波紋管、萬向節和連接萬向節和端管的兩對鉸鏈板組成。一般采用兩個萬向鉸鏈或兩個萬向鉸鏈加一個單鉸鏈組合。它適用于“L”和“Z”管道系統，主要是通過角偏轉來補償多平面彎曲。管段的合成位移。由于平衡環、銷軸和鉸板能承受壓力推力等附加外力，補償器本身吸收內部壓力推力，不會對管道產生外力，所以管道支架的安裝可以簡化。為了確?？蛻魧⑹褂卯a(chǎn)品沒有缺陷在未來,鉸鏈板的厚度和平衡環的萬向鉸鏈我們公司生產的產品符合安全要求,確保他們能夠承受的主要管道壓力推力引起的未來的工作過程。

性能特點:

它主要是通過角偏轉來補償多平面彎管段的復合位移。由于平衡環、銷軸和鉸板能承受壓力推力等附加外力，補償器本身吸收內部壓力推力，不會對管道產生外力，所以管道支架的安裝可以簡化。萬向鉸鏈式波紋補償器，可補償管道任意向上角位移。通用鉸鏈型補償器與鉸鏈類型不同,它有一個普遍的戒指,還有兩條互相垂直的鉸鏈結構在圓周方向上的普遍戒指,所以它可以吸收任何平面的角位移,同時吸收位移。需要兩到三種組合。

應用范圍:

適用于各種復雜的管道系統，補償各種空間管道系統的角位移，如l型管、z型管、u型管等。

在多平面管道系統中，設計一個使用兩個補償器的“Z”型管道是一個很好的解決方案。如圖所示，補償器可以吸收兩個不同平面的熱膨脹，同時吸收壓力推力。支管中的熱膨脹被水平管本身的柔韌性所吸收。如圖所示的平面導管裝置控制垂直位移。中間支架用于吸收系統中較低的補償力。

當水平管自身的柔韌性不能滿足支管熱膨脹的吸收時，常采用這種多平面管系。如圖所示，為了適應這種熱膨脹位移，需要組合使用一個鉸鏈式補償器和兩個萬向式補償器。這樣可以保證L1和L2的尺寸規格，而L3的尺寸規格小。低層管道須采用固定管道裝置，高層管道須采用扁平管道裝置。
